用途:

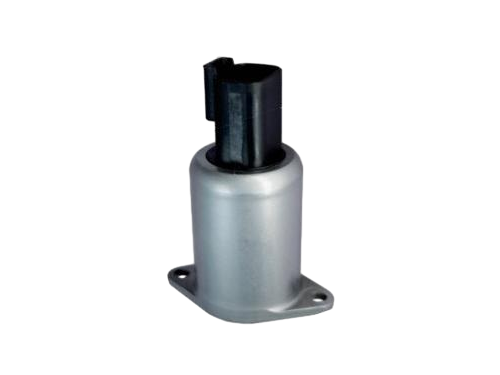

本系列产品是一种机电转换装置,在直流12/24V的电液比例控制系统中与比例控制放大器配套使用,可平行替代进口PPCD05插装比例电磁铁。电磁铁输出力通过负载弹簧转换成位移,实现电流-力-位移线性转换,可任意方向安装,电磁线圈绝缘等级为H级,防护等级IP67,IP69K,该型电磁铁适用于工程环境。
主要技术参数
型号 | GC29-2-A 05 |
额定电压 (V) | 24 |
有效行程 (mm) | 1.8 |
全行程 (mm) | 2 |
额定电阻20℃ (Ω) | 20.8 |
力滞环 (%) | ≤3 |
电流滞环 (%) | ≤3 |
额定电流 (A) | 0.75 |
额定功率 (W) | 11.8 |

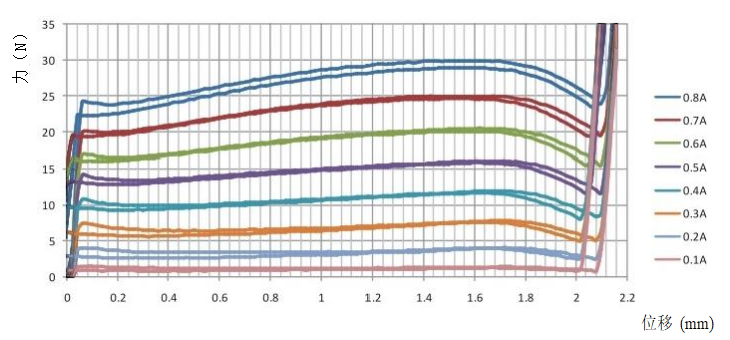

行程-力特性曲线

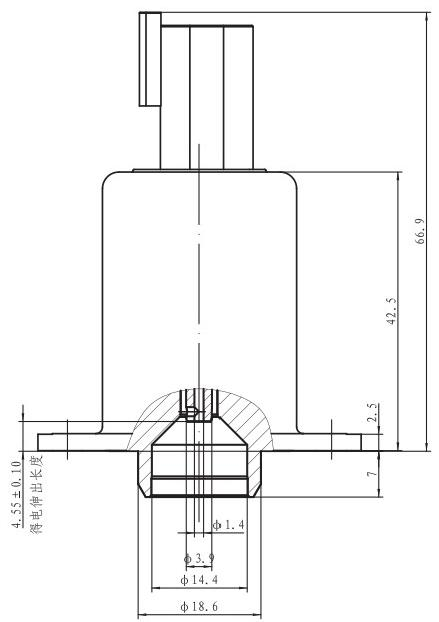

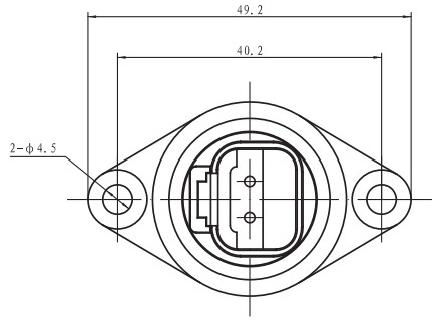

外形及安装尺寸
使用注意事项
● 电磁铁插座标准:DT04-2P。
● 电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。
● 液压系统工作介质为矿物油,磷酸脂油。
● 电磁铁为连续工作制。
样本说明
● 对超出本样本要求的应用场合,请询问本公司。
● 特性曲线仅供参考。
● 主要特性参数均为实验室条件下获得。本公司保留修改参数的权力。
