用途：

本系列产品是一种机电转换装置。在额定行程及额定电流范围内，其输出力与输入信号成比例。与比例控制放大器配套使用，可对电液比例阀的阀芯位置进行精确控制。它具有线性工作行程长，重复精度高，输出力大的特点。常作为直控式比例溢流阀、比例流量阀、比例节流阀和电液比例复合阀(PQ 阀)的动力元件。

主要技术参数

* 处参数可根据实际应用订做。

正常工作条件

● 使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。

● 电磁铁适合长期工作制、断续周期工作制。

● 外壳防护等级为IP65。

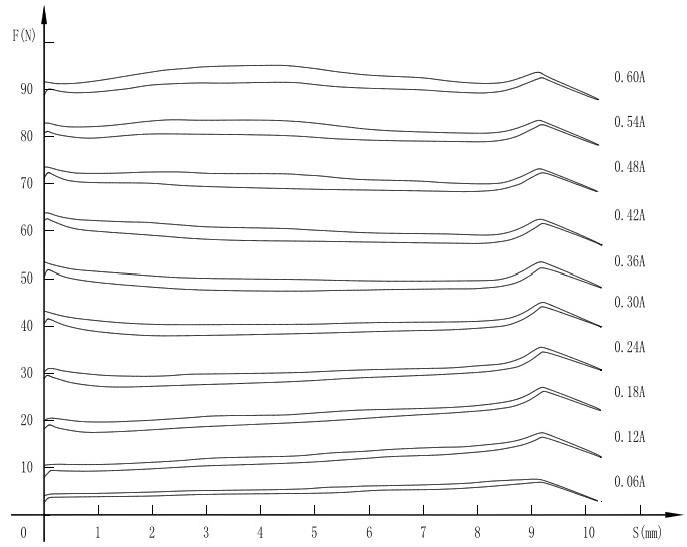

稳态行程-力特性曲线

位移(mm)

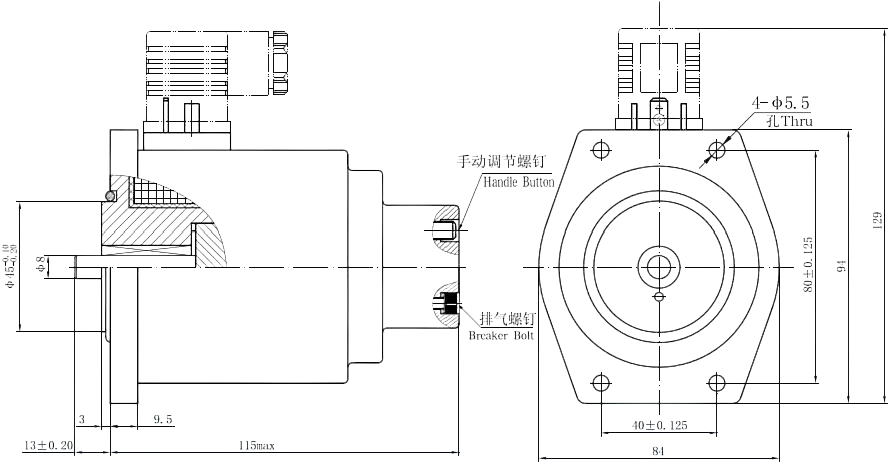

外形及安装尺寸

使用注意事项

● 安装位置

排气孔务必装在上方。

● 排气

为进行稳定的控制，请排净电磁铁内的空气，使电磁铁腔内充满油。

排气时，请缓缓松开电磁铁端部的排气螺钉。注意防止油液溅出。

● 手动调节螺钉

在初期调整或因电气故障使电磁铁没有输入电流时，可转动手动调节螺钉，临时设定阀的压力或流量。正常使用时请务必使手动调节螺钉返回原位。

样本说明

● 对超出本样本要求的应用场合，请询问本公司。

● 特性曲线仅供参考。

● 主要特性参数均为实验室条件下获得。本公司保留修改参数的权力。
