比例电磁铁 GP516-S-B
比例电磁铁 GP516-S-B
比例电磁铁 GP516-S-B
比例电磁铁 GP516-S-B
比例电磁铁 GP516-S-B
比例电磁铁 GP516-S-B
比例电磁铁 GP516-S-B
比例电磁铁 GP516-S-B
比例电磁铁 GP516-S-B
额定电流(A) 2.5
常态电阻20℃(Ω) 2
额定吸力(N) 50
额定行程(mm) 2.5
全行程(mm) 3.5
力滞环(%) ≤4
邮箱
电话
产品描述
本系列产品应用于电液比例控制系统中,与比例控制放大器配套使用,共同控制力士(REXROTH)型六通径螺纹比例阀。在额定行程及额定电流范围内,其输出力与输入电流成比例,通过内置反力弹簧,改变了输出力的特性,使系统输出压力更加稳定。输入电流在额定范围内的无级调节,可实现液压系统执行机构在额定范围内的无级调速和远距离控制。
产品参数

主要参数:

                        型号

                        GP516-S-B

                        额定电流(A)

                        2.5

                        常态电阻20℃(Ω)

                        2

                        额定吸力(N)

                    50

                        额定行程(mm)

                        2.5

                        全行程(mm)

                        3.5

                        力滞环(%)

                        ≤4

                        电流滞环(%)

                        ≤3

                        重复精度(%)

                        ≤1

                        承受静态油压(MPa)

                        21

                        工作油温(℃)

                        –20 ~ +70

                        外壳防护等级

                        IP65

                        电源连接方式

                        接线盒式

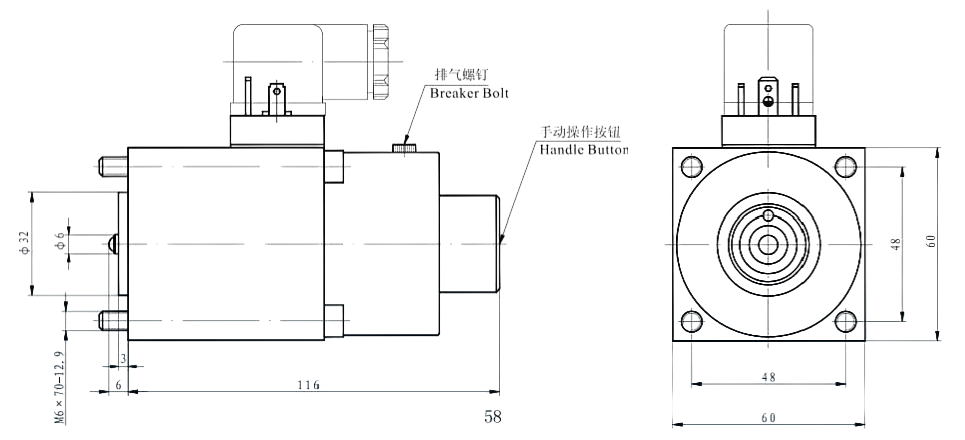

    外形及安装尺寸

    GP516接线盒式

   安阳凯地磁力科技股份有限公司



    GP516系列带反馈接线盒式

   安阳凯地磁力科技股份有限公司



    使用注意事项:

  •             电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。

  •             手动操作按钮是供在安装调试、维修或紧急情况下使用的。

    样本说明:

  •             如顾客有不同的需要,在电磁铁性能不变得情况下,电磁铁与阀体的连接尺寸、电源连接方式、推杆伸出长度可以根据要求调整。
