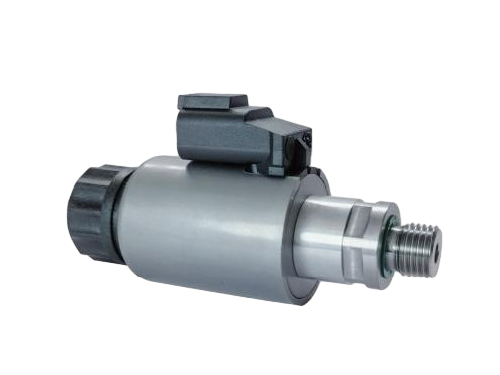

GP37-S-R 比例阀用电磁铁
产品简介
用途：本系列产品是一种机电转换装置，在直流12V/24V的电液比例控制系统中与比例控制放大器配套使用，平行替代SUN 型PRDM比例溢流阀。电磁铁输出力通过负载弹簧转换成位移，实现电流-力-位移线性转换，采用中心螺纹固定电磁铁，更换电磁铁线圈时无需拆卸液压装置，可任意方向安装，电磁线圈绝缘等级为H级，可承受210bar 压力，防护等级IP67，IP69K，该型电磁铁适用于工程环境。主要技术参数型号
全国服务热线：
+86-372-2595077/2595078/2595088
用途：
本系列产品是一种机电转换装置，在直流12V/24V的电液比例控制系统中与比例控制放大器配套使用，平行替代SUN 型PRDM比例溢流阀。电磁铁输出力通过负载弹簧转换成位移，实现电流-力-位移线性转换，采用中心螺纹固定电磁铁，更换电磁铁线圈时无需拆卸液压装置，可任意方向安装，电磁线圈绝缘等级为H级，可承受210bar 压力，防护等级IP67，IP69K，该型电磁铁适用于工程环境。
主要技术参数
型号 | GP37-S-R | |
适用环境温度 (℃) | -20~+70 | |
有效行程 (mm) | 2 | |
全行程 (mm) | 2.7±0.25 | |
建议使用行程范围 (mm) | 0.5~1.5 | |
额定吸力 (N) | 50 | |
力滞环 (%) | ≤4 | |
电流滞环 (%) | ≤3 | |
重复精度 (%) | ≤1 | |
电源电压 (V) | 24 | 12 |
额定电流 (A) | 0.6 | 1.2 |
*大电流 (A) | 0.68 | 1.36 |
额定电阻20℃ (Ω) | 22.7 | 5.5 |
额定功率 (W) | 8.2 | 8 |
*大功率 (W) | 16 | 15.3 |
稳态行程-力特性曲线
24V 示例
位移(mm)

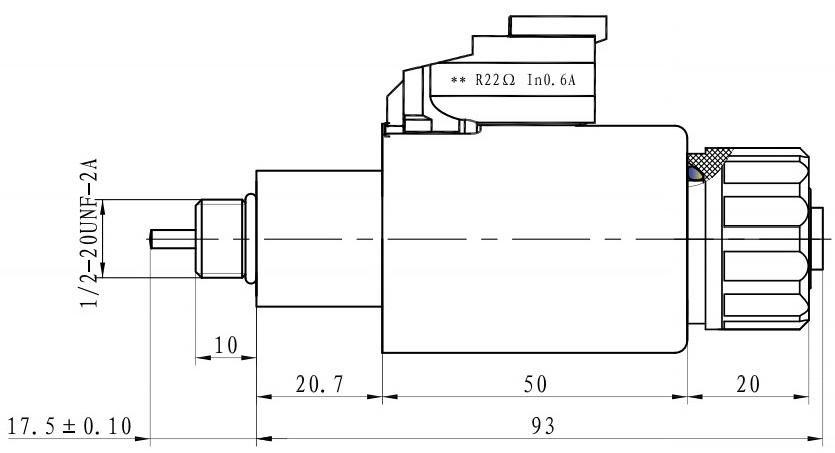

外形及安装尺寸
使用注意事项
● 电磁铁插座标准：DT04 -2P。
● 电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免非正常情况下，烧毁电磁铁及您的电控元件。
● 液压系统工作介质为矿物油，磷酸脂油。
● 电磁铁为连续工作制。
样本说明
● 对超出本样本要求的应用场合，请询问本公司。
● 特性曲线仅供参考。
● 主要特性参数均为实验室条件下获得。本公司保留修改参数的权力
